Le module GSM SIM800L

publication: 2 février 2026 / mis à jour 2 février 2026

Read this page in english



Ce manuel est destiné à la prise en main d’un module de transmission GSM avec ESP32forth et une carte ESP32-S3.

Matériel nécessaire

Insertion de la carte SIM

La carte SIM doit être introduite dans le support carte SIM situé sous le module SIM800L:

Assurez-vous que le code PIN de cette carte SIM a été inhibé. Ça facilitera les manipulations.

Câblage du module avec une carte ESP32-S3

Voici comment réaliser le câblage et configurer la communication.

Le point critique ici est l'alimentation. Le SIM800L peut consommer jusqu'à 2A en pointe lors de la recherche de réseau. L'ESP32-S3 ne peut pas fournir autant de courant via ses broches 3.3V ou 5V.

SIM800LESP32-S3 pinNote
5VAlimentation externe (5V / 2A)Obligatoire pour la stabilité.
GNDGND (Commun)Reliez le GND de l'alim et de l'ESP32.
TXGPIO 17 (U2_RX)Transmission du SIM vers l'ESP.
RXGPIO 18 (U2_TX)Transmission de l'ESP vers le SIM.
RSTOptionnelPour réinitialiser le module via code.

Masse commune: N'oubliez pas de relier le pôle négatif (GND) de votre alimentation externe au GND de l'ESP32-S3. Sans cela, les signaux RX/TX ne seront pas compris.

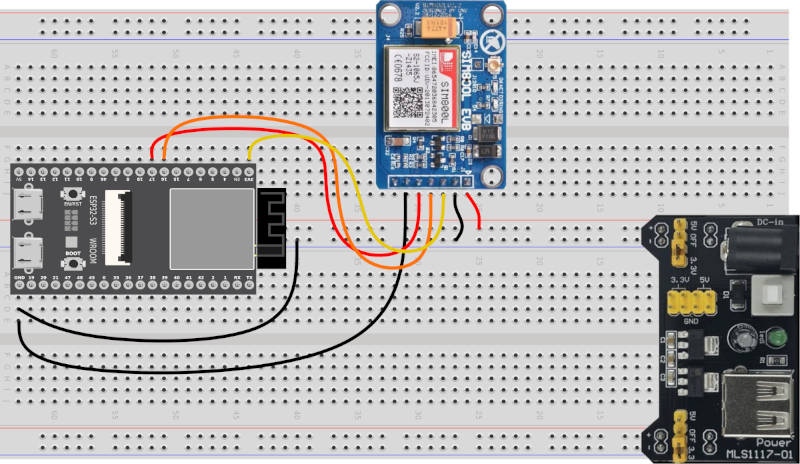

Dans ce schéma, la partie alimentation externe est à droite de la plaque d’essai. Cette alimentation injecte une tension de 5V dans le rail médian de la plaque d’essai. Vérifiez bien que le strap de sélection de tension est bien sur 5V.

Conseils d'expert:

Sur notre schéma de branchement, on utilise une alimentation externe 3.3V et 5V. Le module SIM800L est alimenté en 5 Volts.

N’utilisez JAMAIS un module SIM800L sans son antenne !

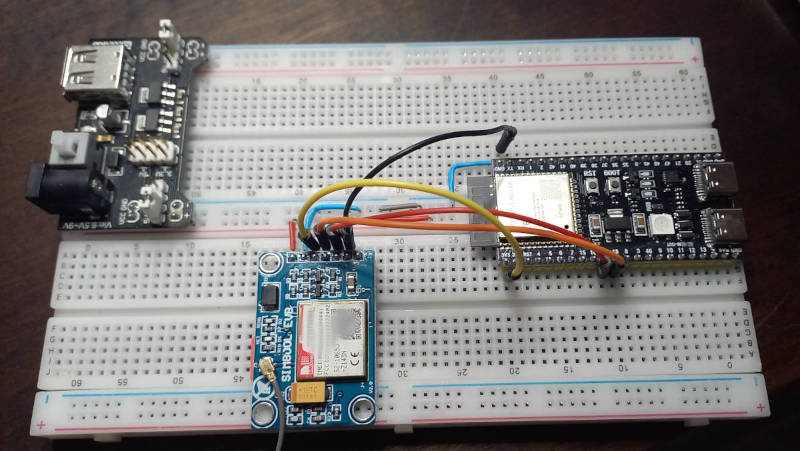

Ici, notre module SIM800L est relié à une carte ESP32-S3 WROOM. Le câblage vers une carte ESP32-WROOM de développement n’est guère différent. Mais il faudra raccorder les sorties RX et TX du module SIM800L vers les pins UART2 de la carte ESP32.
